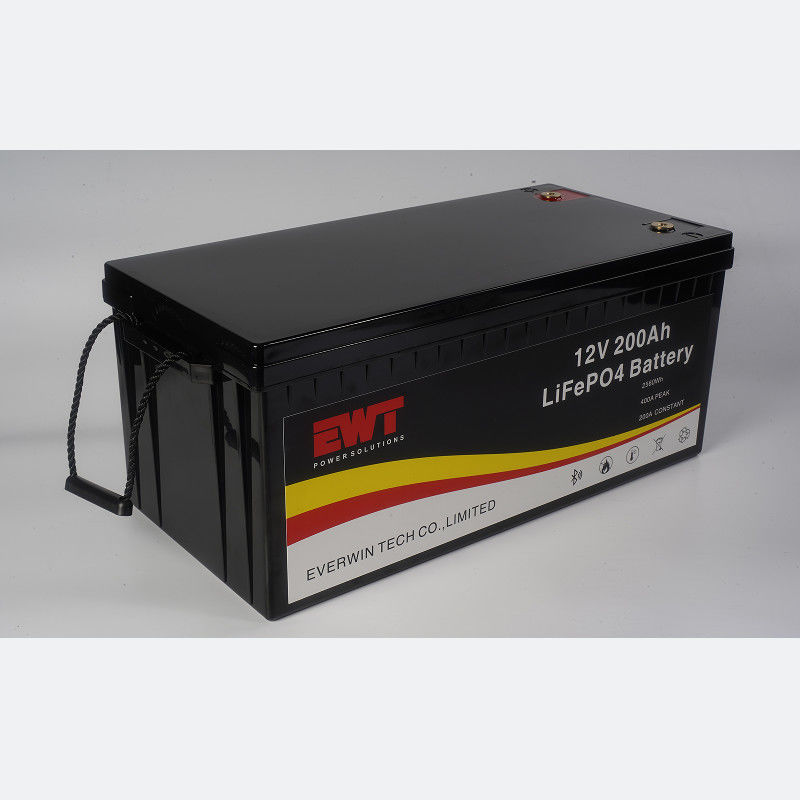

12V 200Ah 26650 32700 Lityum Demir Fosfat Pil Enerji Depolama Pil Paketi

12V 200Ah 26650 32700 Lityum Demir Fosfat Enerji Depolama Pil Paketi

Lityum iyonlu batarya şarj devresi tasarımı

Lityum iyonlu pillerin yapısal özelliklerine göre, maksimum şarj bitiş voltajı 4.2V olmalıdır ve aşırı şarj edilemez.Aksi takdirde akü pozitif elektrot üzerinde fazla lityum iyon nedeniyle atılacakYüksek şarj ve boşaltma gereksinimleri vardır ve özel sabit akım ve sabit voltaj şarj cihazıyla şarj edilebilir.sabit voltaj şarjına aktarılır., ve sabit voltaj şarj akımı 100mA'dan az olduğunda şarj durdurulmalıdır.Şarj akımı 135 ~ 2025mA arasında kontrol edilebilir)Geleneksel şarj akımı, pil kapasitesinin yaklaşık 0,5 katı ile seçilebilir ve şarj süresi yaklaşık 2 ~ 3 saattir.

Lityum iyonlu pilin iç yapısı nedeniyle, tüm lityum iyonları boşaltma sırasında pozitif elektroda hareket edemez.ve lityum iyonlarının bir kısmı, bir sonraki şarj sırasında lityum iyonlarının kanalda sorunsuzca yerleşebilmesini sağlamak için negatif elektrotta tutulmalıdır.Aksi takdirde, pil ömrü buna göre kısaltılır.Serbestleme sonundaki minimum voltaj sıkı bir şekilde sınırlı olmalıdır., yani lityum iyonlu batarya aşırı boşaltılamaz. Boşaltma bitiş voltajı genellikle 3,0V/hücre ve asgari voltaj 2,5V/hücre'den daha düşük olmamalıdır.Pil boşaltma süresi, pilin kapasitesi ve boşaltma akımının büyüklüğü ile ilgilidir..

Lityum iyonlu pil şarj devresinin prensibi

Prensip: Bataryayı aşırı şarj edilmemesi için sabit bir voltajla şarj edin. Giriş DC voltajı şarj edilmiş bataryanın voltajından 3 volt daha yüksektir.W1 ve TL431, hassas ayarlanabilir bir gerilim düzenleyici devresini oluşturur, Q2, W2 ve R2 ayarlanabilir sabit akım devresini oluşturur ve Q3, R3, R4, R5 ve LED şarj gösterge devresidir.Şarj akımı yavaş yavaş düşecek., ve R4'teki gerilim düşüşü, pil tamamen şarj edildiğinde azalır, böylece Q3 kesilir ve LED kapalı kalır, böylece pil yeterli olabilir,Lütfen gösterge ışığı kapandıktan sonra 12 saat şarj yapmaya devam edin.Kullanılırken, lütfen Q2 ve Q3 için uygun bir radyatör takın.
